Centre de l'opérateur de pliage : Séquence de pliage pour une pièce en tôle
Écran de l'opérateur de plieuse : sélection de la pièce et de la machine, séquence de pliage recommandée pour un déplié validé, fichier de déplié et confirmation de chaque étape.
Une pièce pliée commence par une ébauche plate. Elle est découpée selon un déplié, puis pliée en plusieurs étapes. L'ordre des plis est important : si vous commencez mal, le pli suivant heurtera une bride déjà pliée ou la machine elle-même.
Le Centre de l'opérateur de pliage indique cet ordre. Sous le titre de la page, son objectif est décrit : une séquence recommandée pour les dépliés de tôles validés, et chaque étape est confirmée sur la machine.
Où trouver la page
La page s'ouvre à une adresse se terminant par …/erp/production/bending-center. Depuis le tableau de bord du chef d'équipe, le bouton Pliage y mène : il ouvre les pièces sélectionnées une par une.
Deux choix au début
En haut de la page, il y a deux listes.
Pièce en tôle
La liste répertorie les pièces pliées de l'espace de travail. À côté de chaque nom se trouve un état :
- Validé — le déplié a été vérifié, il peut être plié ;
- Non validé — le déplié n'a pas encore été vérifié.
La différence est fondamentale. Un déplié est un calcul : le système prend une pièce pliée et la "redresse" en tenant compte de l'épaisseur du métal et du rayon de pliage. Si le calcul est incorrect, l'ébauche découpée après pliage n'aura pas la bonne taille. Par conséquent, le déplié est d'abord vérifié, et ce n'est que pour un déplié vérifié que le centre propose une séquence.
Choisissez une pièce avec l'état "Validé". Pour une pièce non vérifiée, vous devez d'abord passer par la vérification du déplié dans la section ingénierie.
Plieuse
La deuxième liste concerne les machines sur lesquelles on peut plier. La séquence dépend de la machine : différentes presses ont des longueurs, des forces et des jeux d'outils différents. Par conséquent, la machine est choisie avant la planification.
Après la sélection

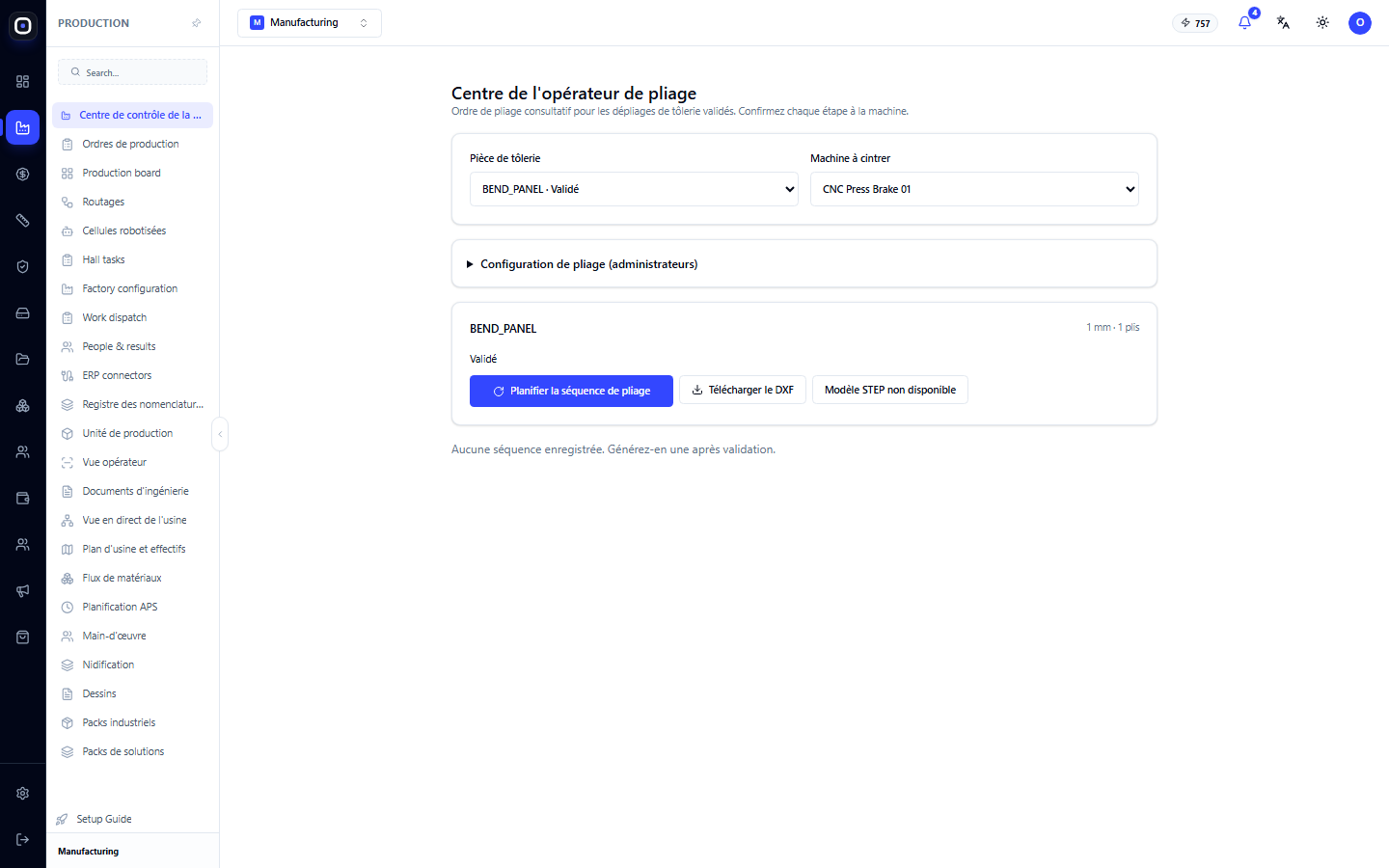

Une fois la pièce et la machine sélectionnées, une carte de pièce apparaît en dessous. Elle affiche :
- le nom de la pièce ;
- l'épaisseur du métal et le nombre de plis, par exemple "1 mm · 1 pli" ;
- l'état du déplié.
Trois boutons sur la carte :
- Planifier le pliage — pour calculer la séquence de pliage pour cette pièce sur la machine sélectionnée ;
- Télécharger DXF — pour obtenir le fichier de déplié. Il est ouvert par le programme de la machine de découpe ;
- bouton Modèles STEP. Si "Modèle STEP non disponible" est affiché, il n'y a pas de modèle 3D pour cette pièce.
Sous la carte, il peut y avoir un message : "Aucune séquence enregistrée. Créez-la après validation." Cela signifie que le pliage pour cette pièce n'a pas encore été planifié.
Séquence de pliage
Après la planification, le centre affiche les plis dans l'ordre. Pour chaque étape, il est indiqué quelle ligne plier, à quel angle et dans quelle direction.
L'opérateur exécute l'étape sur la machine et la confirme dans le système, puis passe à la suivante. La confirmation n'est pas une formalité. Elle garantit qu'aucun pli n'a été manqué, et si le travail est interrompu, l'équipe suivante voit à quelle étape ils se sont arrêtés.
Si plusieurs pièces sont transmises depuis le tableau de bord du chef d'équipe, le centre guide l'opérateur à travers elles une par une : "Pièce 2 sur 5", puis le bouton Suivant.
Paramètres de pliage
Entre les listes et la carte de pièce, il y a un bloc replié "Paramètres de pliage (administrateurs)". Il est accessible aux administrateurs et contient des paramètres qui affectent le calcul : données sur les machines et les outils.
L'opérateur n'a pas besoin de toucher à ce bloc. Si la séquence semble étrange pour votre machine, informez le technologue : il est possible que les paramètres de la machine soient inexacts.
Comment cela est-il lié au reste du système
- Le déplié est construit et vérifié dans la section ingénierie. Sans vérification, le centre de pliage ne proposera pas de séquence.
- Le nesting utilise le même déplié pour disposer les ébauches sur la tôle. Une pièce pliée ne peut pas être disposée sur une tôle tant qu'elle n'a pas été dépliée.
- Le poste de travail de l'opérateur affiche des liens vers les instructions de pliage pour les pièces pliées.
- Le routage détermine qu'après la découpe, la pièce passe au pliage.
Ordre de travail typique
- Ouvrez le centre de l'opérateur de pliage ou accédez-y depuis le tableau de bord du chef d'équipe.
- Sélectionnez une pièce avec l'état Validé.
- Sélectionnez votre plieuse.
- Cliquez sur Planifier le pliage s'il n'y a pas encore de séquence.
- Effectuez le premier pli et confirmez l'étape.
- Répétez jusqu'au dernier pli.
- Passez à la pièce suivante avec le bouton Suivant.
Questions fréquentes
La pièce requise est marquée "Non validé"
Son déplié n'a pas encore été vérifié. Contactez le technologue : la vérification est effectuée dans la section ingénierie.
Il est écrit "Aucune séquence enregistrée"
Le pliage pour cette pièce n'a pas encore été planifié. Sélectionnez la machine et cliquez sur Planifier le pliage.
Après le pliage, la pièce n'a pas la bonne taille
Très probablement, le déplié a été calculé avec des paramètres imprécis : une épaisseur de métal différente ou un rayon d'outil différent. Documentez le défaut et informez le technologue pour qu'il vérifie le déplié.
Pourquoi confirmer chaque pli ?
Pour ne rien manquer et pour que, après une interruption, il soit clair où vous vous êtes arrêté.
Peut-on plier sur une machine différente de celle sélectionnée ?
Oui, mais la séquence doit être planifiée à nouveau spécifiquement pour cette machine : les machines ont des capacités différentes.
