Oprela pour la production de structures métalliques
Tôle et tube, découpe laser, pliage, soudage, peinture et assemblage : comment Oprela gère un produit métallique, du modèle STEP à la structure finie, en passant par le découpage, les dépliages, les assemblages soudés et les cellules robotisées.
Les produits métalliques sur mesure – rayonnages, cadres, châssis, clôtures, équipements de magasin – suivent le plus long chemin d'opérations : découpe de tôle et de tube, pliage, perçage, soudage, ébavurage, peinture, assemblage. Chaque opération est un atelier distinct, une machine distincte et un lieu distinct pour l'erreur.
Oprela Manufacturing a été créée précisément dans un tel environnement de production.
Du modèle aux pièces
Le modèle STEP est décomposé en pièces avec reconnaissance de type :
- pièces en tôle — épaisseur, contour, plis ;
- profilés — tube carré, rectangulaire, rond, cornière, profilé en U ; longueur et angles de coupe ;
- produits achetés — fixations, roues, quincaillerie.
La spécification est générée automatiquement, et le technologue vérifie les points litigieux.
Découpe de tôle et de tube
Les pièces de toutes les commandes sont disposées sur des tôles et des longueurs de tube. Le système :
- planifie les approvisionnements en tenant compte de ce qui est déjà en stock ;
- prend en compte les chutes réutilisables et les réintègre dans l'inventaire après la découpe ;
- affiche l'utilisation du matériau ;
- prépare les tâches pour l'opérateur de découpe, et après la découpe, l'opérateur signale ce qui a été découpé, et les pièces suivent leur itinéraire.
Pliage

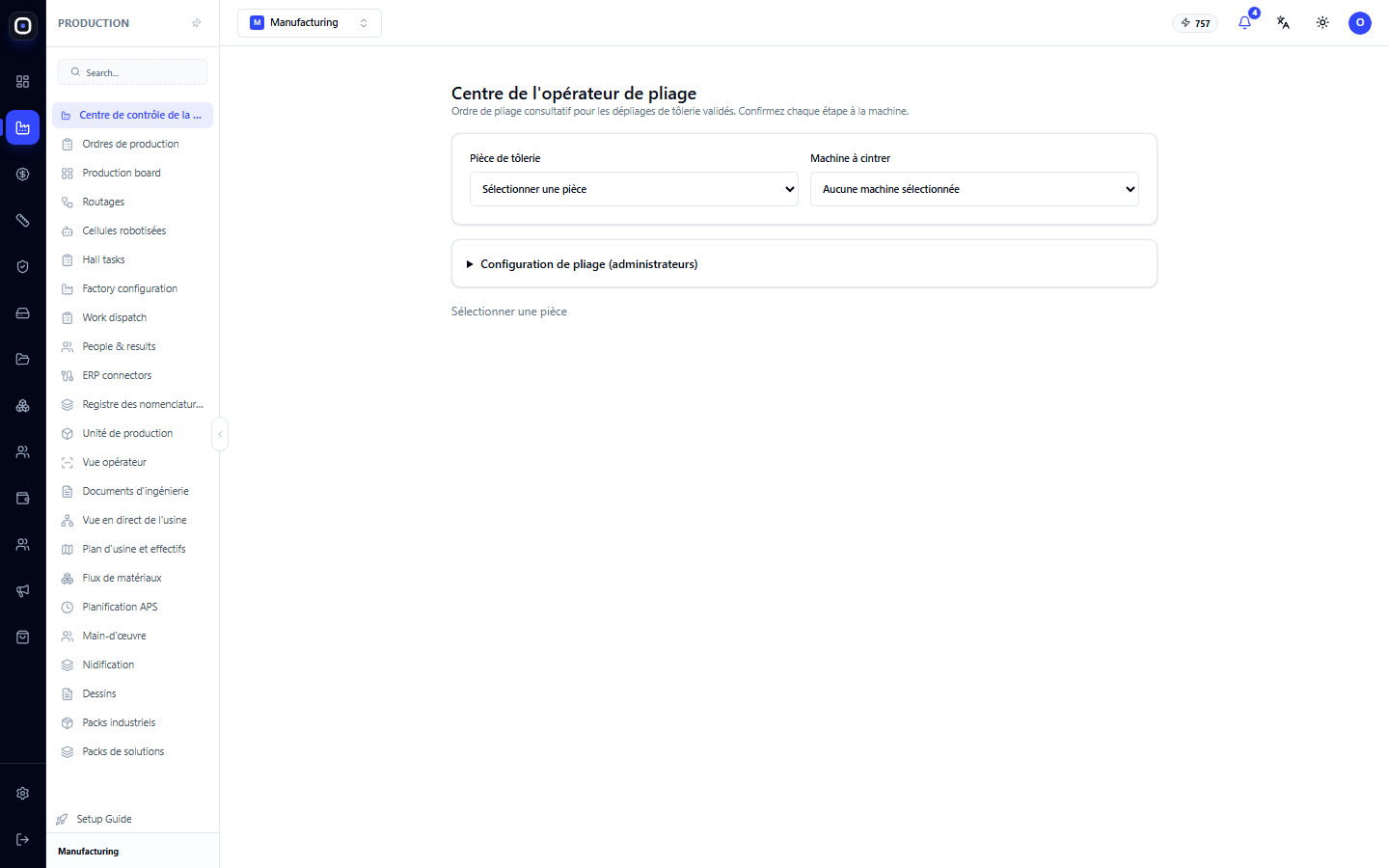

Pour les pièces en tôle, le système construit le dépliage et la séquence de pliage. L'opérateur de la plieuse reçoit les instructions dans le Centre opérateur de pliage au lieu de déchiffrer le dessin.
Soudage sur assemblages
L'erreur la plus fréquente dans l'atelier de soudage est de souder les mauvaises pièces ou dans la mauvaise configuration. Dans Oprela, le chef d'équipe compose l'assemblage : quelles pièces sont soudées ensemble. Le soudeur sur le kiosque ne voit que les assemblages composés par le chef d'équipe, avec un modèle 3D et une liste de pièces, et sait où se trouvent ces pièces.
Soudage robotisé
Si vous disposez d'un robot de soudage, Oprela décrit la cellule, la technologie de soudage (WPS) et l'outillage, enregistre et approuve les programmes pour des assemblages spécifiques, et attribue les tâches. Le système veille à ce que le programme corresponde à la version actuelle de l'assemblage : si l'assemblage change, le programme perd son approbation et nécessite une vérification. Le lancement du robot reste à la charge de l'opérateur.
Peinture et assemblage
Les opérations de peinture, d'ébavurage et d'assemblage sont des étapes d'itinéraire ordinaires avec leur propre temps et leurs propres exécutants. L'assembleur voit quelles pièces sont nécessaires pour l'assemblage et où elles se trouvent.
Ce que la production de métallurgie obtient
- Spécification et découpe sans transfert manuel depuis le modèle.
- Moins de déchets grâce au découpage commun des commandes et à la prise en compte des chutes.
- Moins de rebuts au pliage et au soudage grâce aux instructions et aux assemblages.
- Traçabilité : de quelle tôle la pièce a été découpée et qui l'a soudée.
- Coût réel en tenant compte du temps de chaque opération.
