Configurateur de produit : familles de produits, règles et variantes sans nouveau dessin
Décrivez une fois une famille de produits avec des paramètres et des règles, puis obtenez n'importe quelle variante avec une structure, une nomenclature et un modèle prêts à l'emploi. Six zones de travail du configurateur.
Une armoire de 600 mm de large et une armoire de 800 mm de large — est-ce un ou deux produits ? Pour le client, ce sont deux. Pour le concepteur, c'est un seul : la même conception, une taille différente. Dessiner chaque largeur séparément signifie faire le même travail des dizaines de fois.
Le Configurateur de produit résout ce problème grâce aux familles de produits. Vous décrivez une fois comment le produit est structuré et selon quelles règles il change, et le système construit n'importe quelle variante par lui-même. Le titre de la page le dit brièvement : définitions de produits versionnées, règles déterministes et structures d'ingénierie générées.
Où trouver la page
Dans le menu latéral, ouvrez la section Ingénierie et l'élément Configurateur. L'adresse de la page se termine par …/erp/engineering.
Certains libellés sur cette page sont encore affichés en anglais. Dans l'article, ils sont présentés tels que vous les voyez à l'écran.
Trois concepts
Une famille est une description d'un type de produit : « meuble bas », « étagère », « portant à vêtements ». Une famille a des paramètres (largeur, hauteur, nombre d'étagères) et des règles qui les relient entre eux.
Une configuration est une variante spécifique : un meuble bas de 600 mm de large, 720 mm de haut, avec deux étagères. Vous définissez les valeurs des paramètres, et le système construit le produit selon les règles de la famille.
Un projet est un ensemble de plusieurs configurations. Par exemple, une cuisine de douze armoires.
Le mot « déterministes » dans la description de la page signifie : les mêmes valeurs de paramètres donnent toujours le même résultat. Aucune surprise.
Six zones de travail
En haut de la page, six boutons. Ils sont disposés dans l'ordre de travail : de la description de la famille au projet fini.

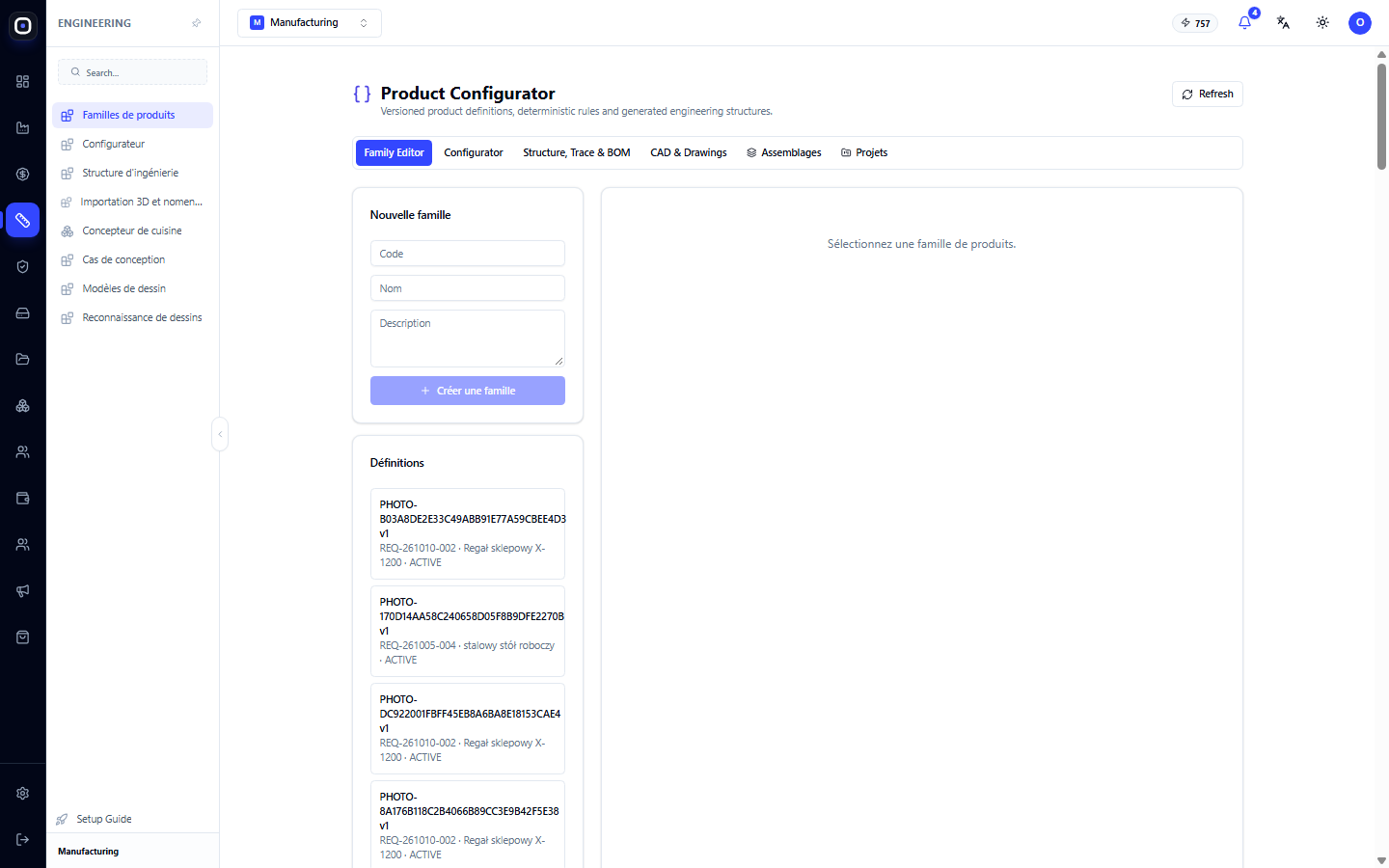

Family Editor — éditeur de familles
C'est ici que les familles sont créées et modifiées. À gauche, le formulaire « Nouvelle famille » avec les champs Code, Nom, Description et le bouton Créer une famille.
Sous le formulaire, la liste « Définitions » : toutes les familles de l'espace de travail avec leur version et leur statut. Par exemple, « BASE_CABINET v1 · Base Cabinet · DRAFT ».
Il y a deux statuts :
- DRAFT — brouillon. La famille est encore en cours d'écriture, il n'est pas possible de la configurer ;
- ACTIVE — active. Il est possible de créer des configurations à partir d'elle.
Cliquez sur une famille, et son contenu s'ouvrira à droite : paramètres, groupes de paramètres, composants, règles.
Une famille a des versions. Si vous modifiez les règles d'une famille active, une nouvelle version apparaît, et les configurations déjà créées restent sur leur version.

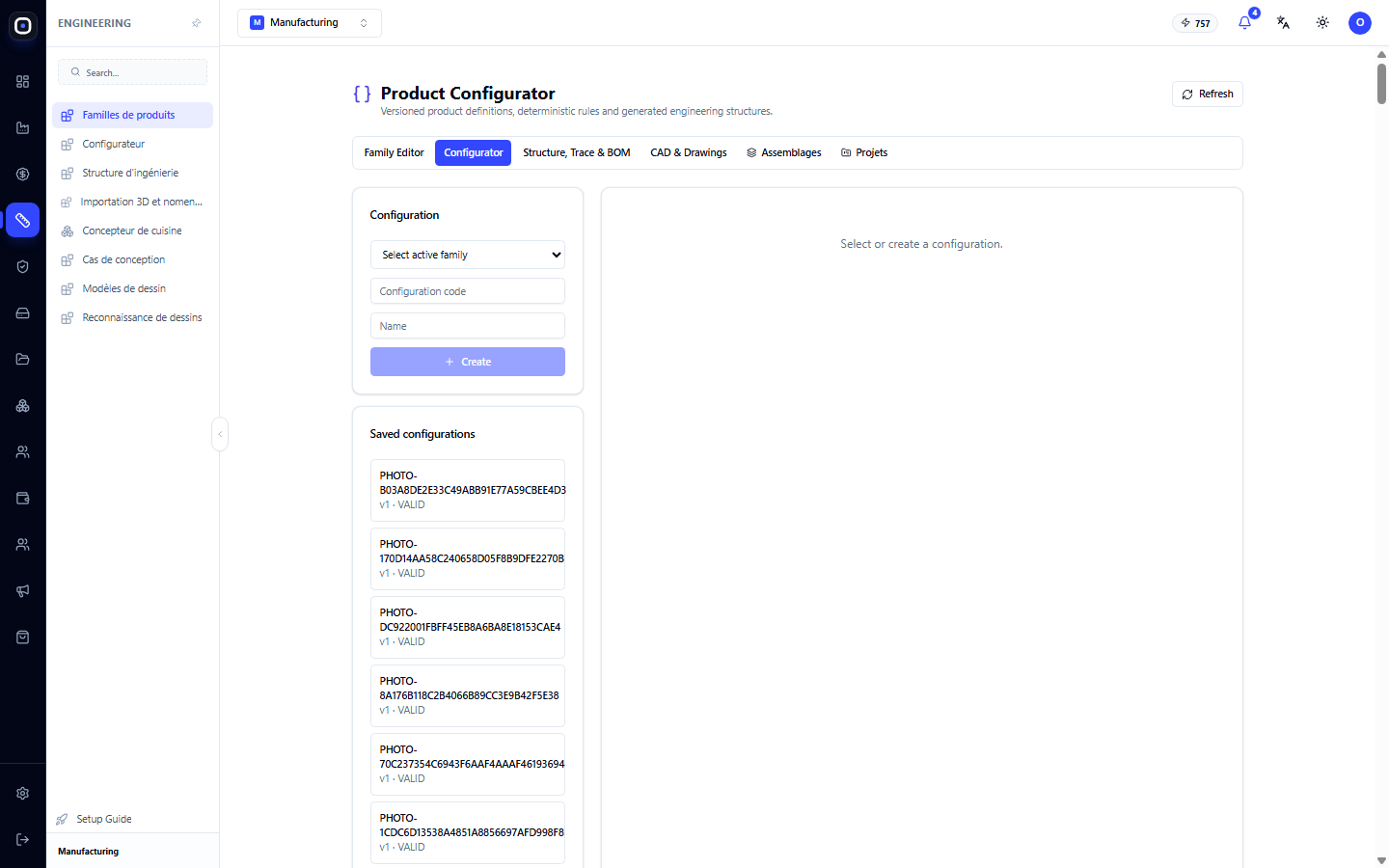

Configurateur
C'est ici qu'un produit spécifique est créé à partir d'une famille. Sélectionnez une famille, donnez un code et un nom à la configuration, créez-la et définissez les valeurs des paramètres.
Ci-dessous sont affichées les configurations enregistrées. Elles peuvent être ouvertes, modifiées ou copiées.
Le système vérifie les valeurs selon les règles de la famille. Si vous entrez une largeur que la famille n'autorise pas, il vous le signalera au lieu de construire un produit impossible.

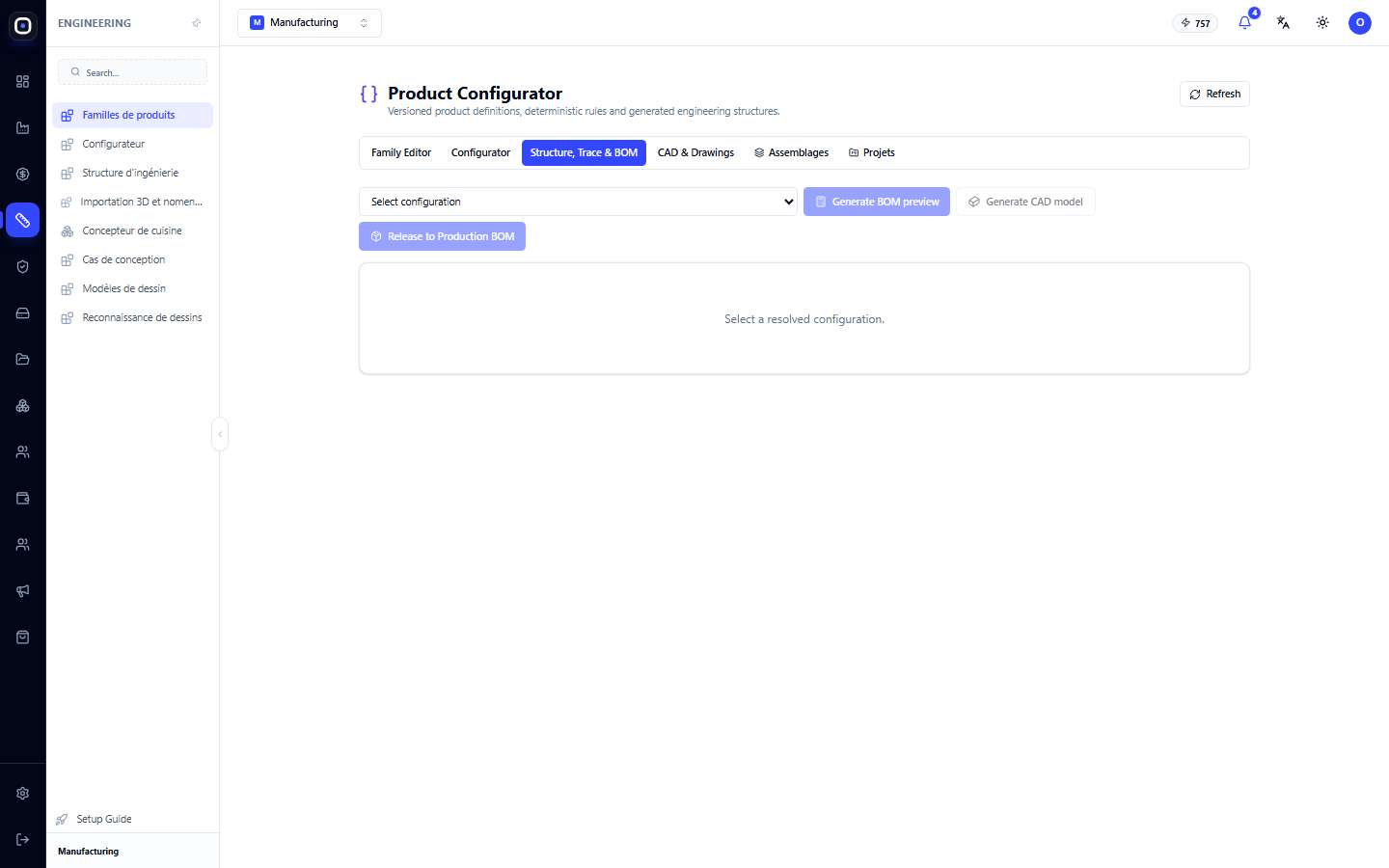

Structure, Trace & BOM — structure et nomenclature
Une fois la configuration résolue, vous pouvez voir ici de quoi le produit est composé : l'arborescence des nœuds et des pièces, et la nomenclature.
Le mot Trace signifie traçabilité : pour chaque pièce, on peut voir quelle règle et quelle valeur de paramètre l'a générée. Si une étagère mesure 564 mm de long, on peut voir que c'est la largeur de l'armoire moins deux épaisseurs de côtés.
De là, la nomenclature est transmise à la production.

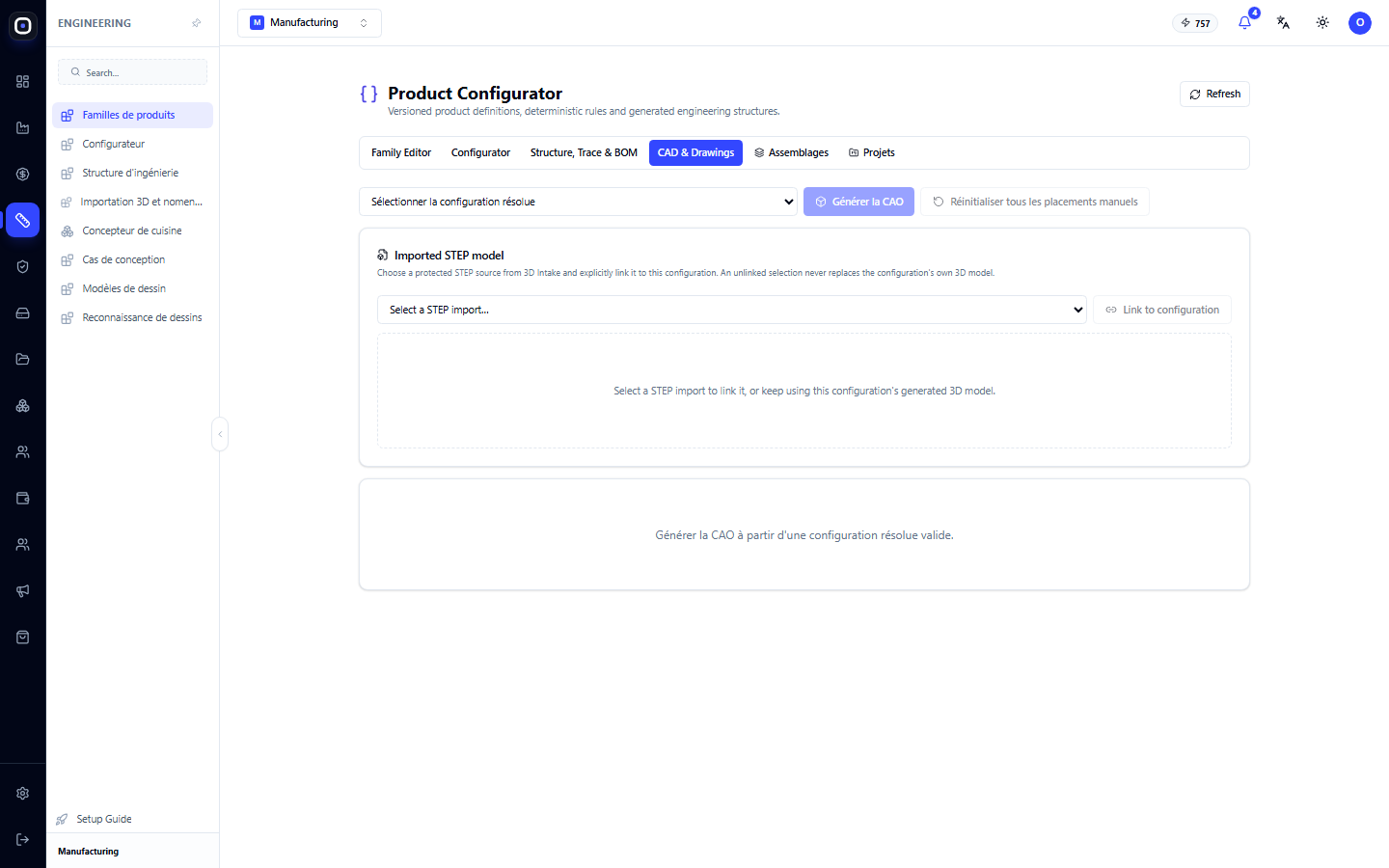

CAD & Drawings — modèle et dessins
Pour la configuration sélectionnée, le système génère un modèle tridimensionnel. Il est également possible d'attacher un modèle STEP importé si la géométrie provient de l'extérieur.
À partir du modèle, les dessins de production sont ensuite créés.
Assemblage
L'assemblage combine plusieurs configurations en une seule composition avec un positionnement dans l'espace. Par exemple, une rangée d'armoires le long d'un mur.
À gauche, le formulaire de nouvel assemblage et la liste des assemblages existants. Le système vérifie que les éléments ne se chevauchent pas.

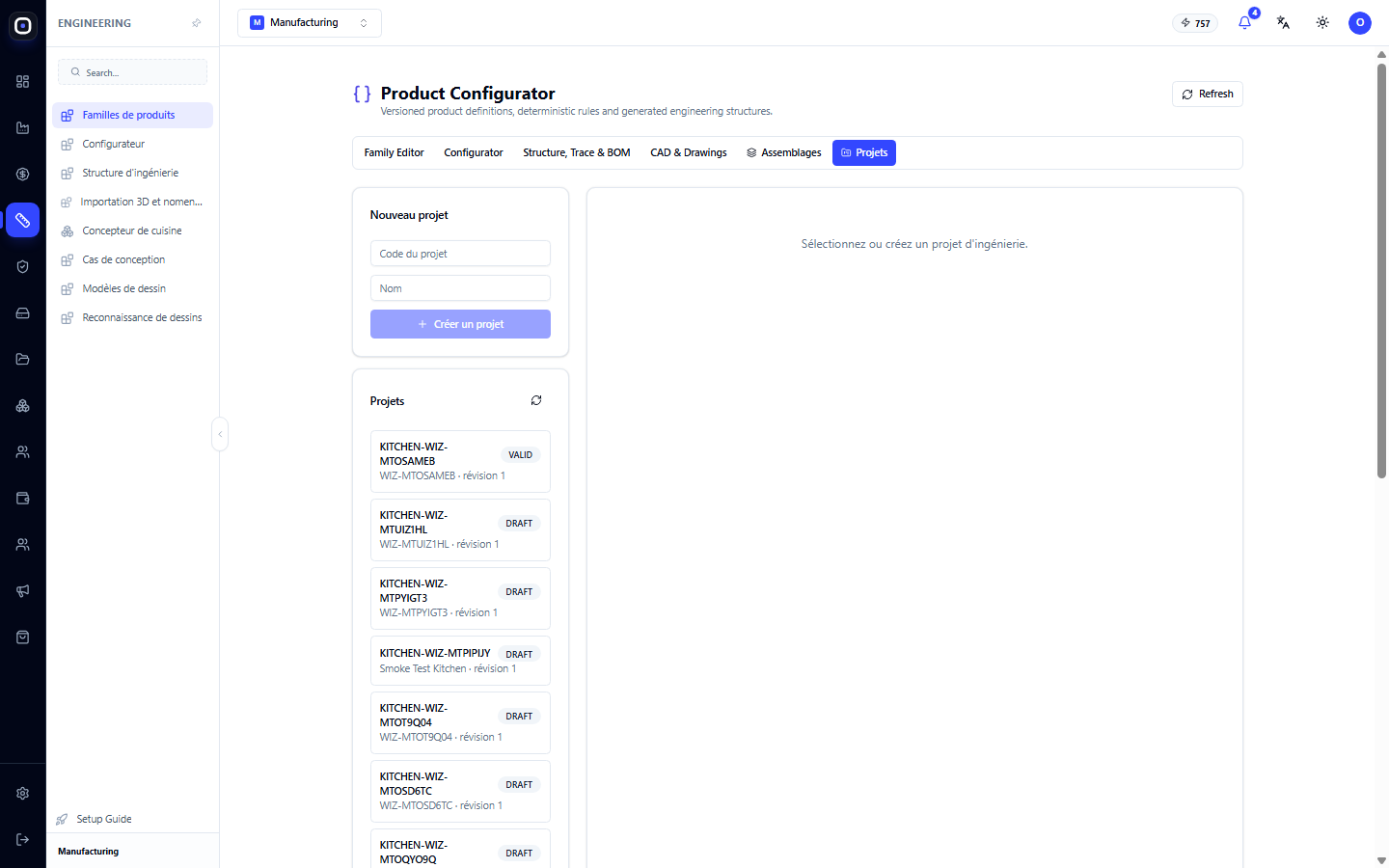

Projets
Un projet est le conteneur de plus haut niveau : toute la cuisine, toute la salle du magasin. Le projet a ses propres paramètres qui s'appliquent à tout ce qu'il contient : par exemple, la couleur des façades ou la hauteur du socle pour toute la cuisine.
Un projet terminé est gelé. Après cela, il ne change plus, et c'est le projet gelé qui part en production.
D'où viennent les familles
Il n'est pas toujours nécessaire d'écrire des familles à partir de zéro.
- Les solutions packagées contiennent des familles prêtes à l'emploi pour les produits typiques. Un pack cuisine apporte des armoires, des socles, des plans de travail.
- L'estimation rapide à partir de photos et l'importation 3D créent automatiquement des définitions. Ces enregistrements ont des codes commençant par
PHOTO-ouSTEP-. - Vous créez vos propres familles dans l'éditeur.
Ordre de travail typique
- Ouvrez l'éditeur de familles et créez une famille ou choisissez-en une existante.
- Décrivez les paramètres et les règles, et passez la famille au statut ACTIVE.
- Allez dans le Configurateur et créez une configuration.
- Définissez les valeurs des paramètres.
- Dans la zone Structure, Trace & BOM, vérifiez la structure et la nomenclature.
- Dans la zone CAD & Drawings, générez le modèle.
- Si nécessaire, assemblez plusieurs configurations dans un Assemblage et un Projet.
- Geler le projet et le transmettre à la production.
Questions fréquentes
Je ne peux pas créer de configuration à partir d'une famille
La famille est en statut DRAFT. La configuration n'est possible qu'à partir d'une famille active.
J'ai modifié une famille. Les produits déjà créés vont-ils changer ?
Non. Ils restent sur la version à partir de laquelle ils ont été créés. La nouvelle version s'applique aux nouvelles configurations.
Le système n'accepte pas la valeur d'un paramètre
Cela enfreint une règle de la famille : la valeur dépasse les limites autorisées ou est incompatible avec un autre paramètre.
D'où viennent les enregistrements avec le code PHOTO- dans la liste ?
Ils ont été créés par l'estimation rapide à partir de photos. Ce sont des définitions de produits construites automatiquement à partir des demandes des clients.
Le configurateur est-il nécessaire si nous fabriquons des produits selon les dessins du client ?
Non. Pour de tels produits, l'importation 3D est suffisante. Le configurateur est nécessaire pour ceux qui fabriquent des variantes du même produit.
