Registre des nomenclatures (BOM) : de quoi est fait un produit et comment il est fabriqué

La nomenclature (BOM, bill of materials en anglais) est une liste de tout ce qui compose un produit : assemblages, pièces, composants achetés, avec leurs quantités. La page « Registre des nomenclatures (BOM) » affiche toutes les nomenclatures de l'espace de travail dans une seule liste.

On y accède lorsqu'il est nécessaire de vérifier de quoi est réellement composée une commande, quelle révision est active et si ce que l'usine fabrique elle-même et ce qu'elle achète est correctement indiqué.

Où trouver la page

Dans le menu de gauche, ouvrez Production → Registre des nomenclatures (BOM). L'adresse de la page se termine par …/erp/production/bom.

Certains libellés sur cette page sont encore affichés en anglais. Dans l'article, ils sont présentés tels que vous les voyez à l'écran.

Deux types de nomenclatures

En haut de la page se trouvent deux fiches explicatives. Elles décrivent une différence qu'il est important de comprendre une fois pour toutes.

Engineering BOM (EBOM) — nomenclature d'ingénierie. Elle répond à la question « de quoi est composé le produit ». C'est le point de vue du concepteur : assemblages, pièces, matériaux. Ses révisions ne sont pas modifiées rétroactivement et restent la source de vérité sur la conception.

Manufacturing BOM (MBOM) — nomenclature de fabrication. Elle répond à la question « comment le produit est-il construit ». C'est le point de vue du technologue : quelles unités l'usine fabrique-t-elle, quelles unités achète-t-elle, dans quel ordre sont-elles assemblées.

Exemple. Un concepteur a un « cadre soudé » composé de cinq tubes. Dans la nomenclature d'ingénierie, c'est un assemblage et cinq pièces. Dans la nomenclature de fabrication, une décision est ajoutée : nous coupons les tubes nous-mêmes, nous achetons les bouchons et nous sous-traitons la peinture.

Une même conception sur deux usines aura la même nomenclature d'ingénierie et des nomenclatures de fabrication différentes.

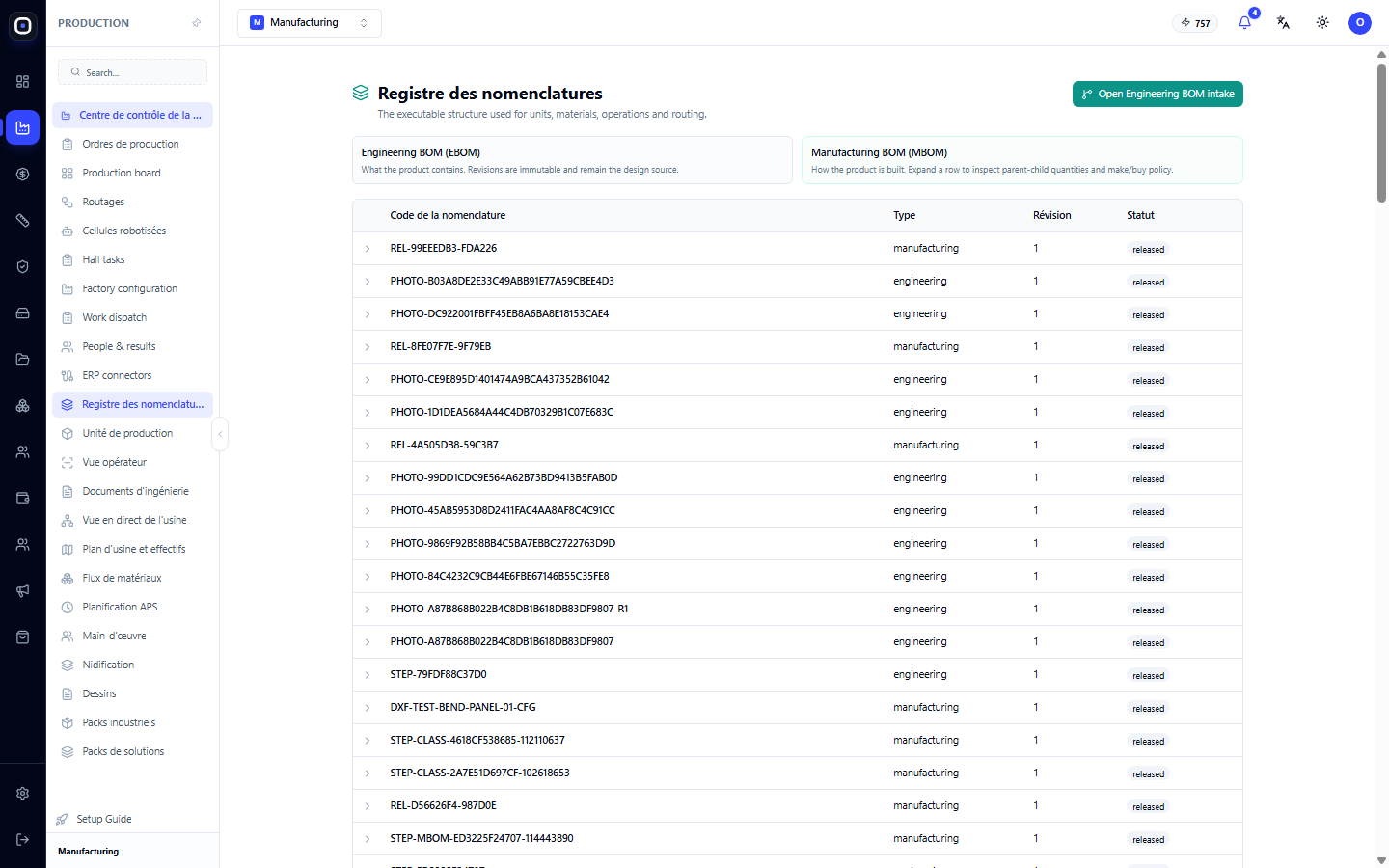

Liste des nomenclatures

Le tableau comporte quatre colonnes :

• Code BOM — identifiant de la nomenclature. Le début du code indique l'origine : STEP-... créé à partir de l'importation d'un modèle STEP, PHOTO-... — à partir d'une estimation rapide par photo, REL-... — lors du lancement d'une commande en production.
• Type — engineering (ingénierie) ou manufacturing (fabrication).
• Révision — numéro de version. Une nouvelle révision apparaît lorsque la conception ou la technologie est modifiée.
• Statut — par exemple released, c'est-à-dire publiée et active.

Comment afficher la composition

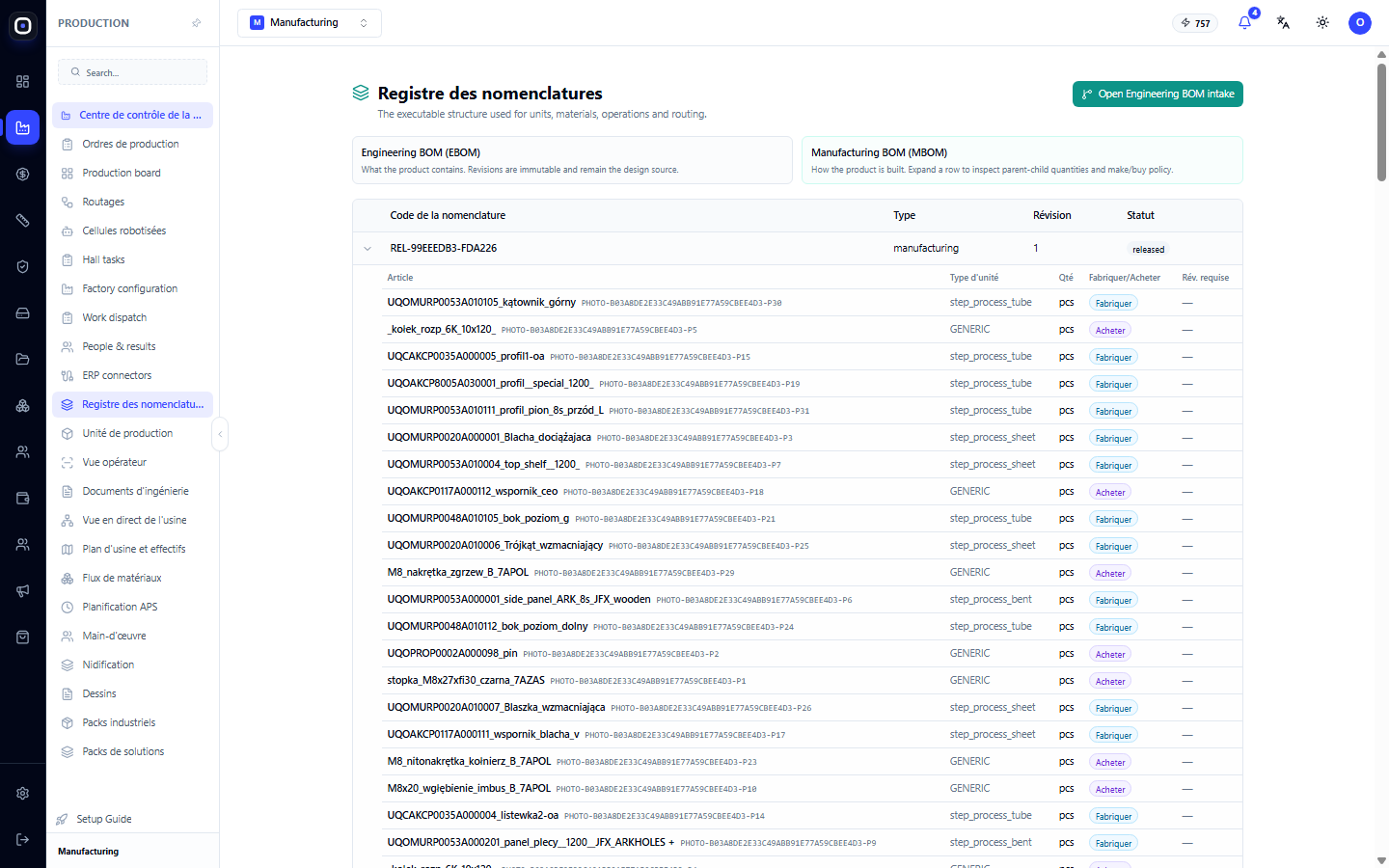

Cliquez sur une ligne de nomenclature de fabrication. Elle se développera et affichera la structure.

Dans la ligne développée, vous pouvez voir :

• les relations « parent-enfant » : quel assemblage est composé de quoi ;
• les quantités : combien de pièces de chaque article sont nécessaires pour un assemblage parent ;
• la politique « fabriquer ou acheter » pour chaque article.

C'est la politique « fabriquer ou acheter » qui détermine la suite. Un article que l'usine fabrique elle-même recevra des unités de production et suivra un itinéraire. Un article acheté sera inclus dans le besoin d'achat et ne sera pas inclus dans la découpe.

D'où proviennent les nomenclatures

Les nomenclatures ne sont pas saisies manuellement sur cette page. Elles proviennent de la partie ingénierie du système. Le bouton Open Engineering BOM intake (Ouvrir l'entrée de nomenclature d'ingénierie) dans le coin supérieur droit ouvre la réception 3D, où le modèle du produit est téléchargé, et le système le décompose lui-même en assemblages et pièces.

Le chemin typique est le suivant :

1. le concepteur télécharge le modèle STEP dans la réception 3D ;
2. le système construit la nomenclature d'ingénierie ;
3. le technologue la vérifie et la confirme ;
4. lors du lancement de la commande, le système crée la nomenclature de fabrication et l'associe à la commande.

L'association est importante : si la conception est modifiée après le lancement, la commande déjà lancée continuera à être exécutée selon sa nomenclature fixe.

Ordre de travail typique

1. Ouvrez Production → Registre des nomenclatures (BOM).
2. Trouvez la nomenclature par code.
3. Vérifiez le type, la révision et le statut.
4. Développez la nomenclature de fabrication et examinez la composition et les quantités.
5. Vérifiez que les articles achetés sont marqués comme achetés et les articles propres comme propres.

Questions fréquentes

La pièce n'a pas été incluse dans la découpe, bien que nous la coupions nous-mêmes

Dans la nomenclature de fabrication, elle est marquée comme achetée ou comme sous-traitée. Corrigez le mode d'approvisionnement et créez une nouvelle révision.

Pourquoi y a-t-il deux nomenclatures pour un même produit dans la liste ?

L'une est d'ingénierie, l'autre de fabrication. C'est normal : elles décrivent le même produit sous des angles différents.

J'ai modifié la conception, mais la commande suit l'ancienne

C'est ainsi que cela doit être. Une commande lancée est associée à sa révision de nomenclature. La nouvelle révision s'appliquera aux commandes suivantes.

Peut-on créer une nomenclature manuellement sur cette page ?

Non. Le registre ne fait qu'afficher les nomenclatures. Elles sont créées à partir de la partie ingénierie : à partir de l'importation du modèle ou du configurateur de produits.
