Schweißen an Baugruppen: Warum der Schweißer nur sieht, was der Vorarbeiter zusammengestellt hat

Was womit verschweißt wird, entscheidet der Vorarbeiter, nicht der Schweißer. Wie man eine Baugruppe erstellt, was der Schweißer am Terminal sieht, wie das System vor dem Verschweißen falscher Teile schützt und wie man dies deaktiviert, wenn es bei Ihnen anders ist.

Auf dem Tisch liegen zwanzig Rohre und sechs Platten. Daraus sollen vier Rahmen geschweißt werden. Welches Rohr gehört zu welchem Rahmen? Wenn der Schweißer dies nach Augenmaß entscheidet, werden früher oder später zwei Rahmen aus drei Stützen bestehen, und für den dritten wird es nicht reichen.

In Oprela entscheidet dies der Vorarbeiter, und zwar bevor der Schweißer das Schweißgerät in die Hand nimmt. Der Schweißer erhält keinen Haufen Teile, sondern eine fertige Aufgabe: Hier ist die Baugruppe, hier sind ihre Teile, hier ist die Zeichnung.

So funktioniert es

  1. Der Vorarbeiter öffnet den Auftrag im Vorarbeiter-Cockpit, markiert die Teile und klickt auf Zusammenfassen. So entsteht eine Baugruppe mit dem Code W-1, W-2 und so weiter: was womit verschweißt werden soll und wie viele Sätze.
  2. Die Baugruppe erhält den Arbeitsplan „Baugruppe schweißen“. Dieser wird automatisch für die auf der Anlage verfügbare Schweißart erstellt.
  3. Wenn alle Teile der Baugruppe fertig sind, sieht der Schweißer sie an seinem Terminal und beginnt mit der Arbeit.

Zwischen dem ersten und dritten Schritt muss der Schweißer nichts tun. Die Baugruppe wartet selbst auf die Teile.

Wie der Vorarbeiter eine Baugruppe erstellt

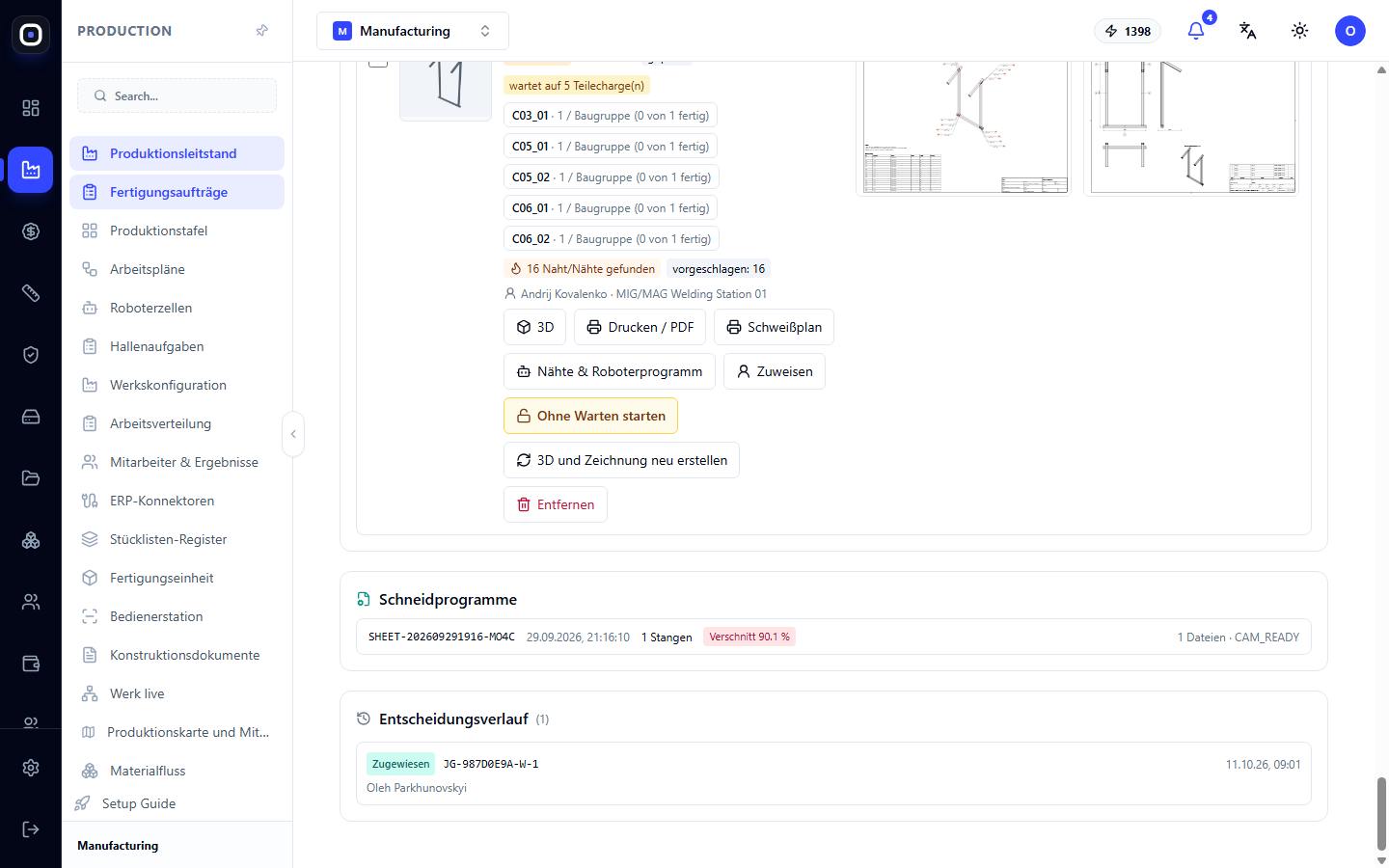

Baugruppe im Vorarbeiter-Cockpit
  1. Öffnen Sie das Vorarbeiter-Cockpit für den Auftrag.
  2. Markieren Sie die Teile einer Baugruppe. Am bequemsten ist dies auf der 3D-Karte: Klicken Sie direkt im Modell auf die Teile.
  3. Klicken Sie auf Zusammenfassen.
  4. Wählen Sie die Verbindungsart. Für eine geschweißte Baugruppe ist dies Schweißen, aber auf die gleiche Weise werden Baugruppen mit Schrauben, Nieten oder einfacher Montage erstellt.
  5. Geben Sie an, wie viele Teile jedes Typs in eine Baugruppe gehen und wie viele Baugruppen erstellt werden sollen. Die Standardwerte werden aus dem Auftrag übernommen.

Die Baugruppe erhält einen Code und eine eigene Charge. Diese kann einem bestimmten Schweißer oder Roboter zugewiesen werden, wie jede andere Charge auch.

Was das System selbst erstellt

Wenn der Auftrag aus einem importierten 3D-Modell erstellt wurde, findet das System darin die markierten Teile in ihren tatsächlichen Positionen und erstellt:

  • 3D-Modell der Baugruppe;
  • Montagezeichnung mit Ansichten, Abmessungen, Positionsnummern und Stückliste;
  • Schweißplan: Isometrie mit hervorgehobenen Nähten, Markierungen nach ISO 2553 und einer Liste der Nähte.

Das System findet die Nähte selbst: Es sind die Konturen, wo ein kleineres Teil ein größeres berührt. Die Nahtdicke schlägt es unter Berücksichtigung der dünneren Wand vor.

Dies dauert bis zu einer Minute. Der Vorarbeiter muss nichts zeichnen.

Baugruppe aus Baugruppen

Baugruppen können weiter zusammengefasst werden. Zwei Seitenrahmen W-1 und W-2 sowie Querträger ergeben zusammen einen Rahmen. Markieren Sie die Baugruppen im Abschnitt „Baugruppen“ und klicken Sie erneut auf „Zusammenfassen“.

So wird ein komplexes Produkt in Ebenen unterteilt: Einige Schweißer schweißen die Rahmen, ein anderer Schweißer oder Roboter verbindet sie zu einem Rahmen.

Was der Schweißer sieht

Am Terminal oder auf dem Telefon sieht der Schweißer:

  • nur Schweißarbeiten, ohne Schneiden oder Biegen;
  • nur Baugruppen, die der Vorarbeiter zusammengestellt hat. Jede ist mit einem Feuersymbol, einem Code und einem Namen gekennzeichnet, z. B. „W-1 · Seitenrahmen“;
  • eine gelbe Meldung wie „6 Chargen warten auf das Schweißen“, wenn die Teile bereits fertig sind, der Vorarbeiter sie aber noch nicht zu Baugruppen zusammengefügt hat.

Die letzte Meldung ist für beide nützlich. Der Schweißer sieht, dass die Arbeit bald ansteht, und der Vorarbeiter erhält eine Erinnerung, dass die Teile ungenutzt herumliegen.

Geöffnete Baugruppe

Beim Öffnen einer Baugruppe sieht der Schweißer alles Notwendige:

  • 3D-Ansicht der Baugruppe, die gedreht werden kann;
  • Zeichnung der Baugruppe;
  • Nahtplan;
  • Block „Teile für diese Aufgabe“: welche Teile benötigt werden, wie viele fertig sind und wo sie liegen.

Er sucht nicht nach Teilen im Werk und erinnert sich nicht daran, was womit verschweißt werden soll.

Wen das System als Schweißer betrachtet

Als Schweißer gilt ein Mitarbeiter, der eine Schweißkompetenz eingetragen hat, oder jemand, dessen zugewiesene Maschinen alle Schweißmaschinen sind.

Wenn ein Schweißer seine Arbeit nicht sieht, überprüfen Sie dies zuerst im Personalregister der Werkstatt.

Schutz

Es ist unmöglich, das Schweißen einer Charge zu starten, die keine Baugruppe ist. Weder vom Kiosk, noch vom Hauptsystem, noch über den KI-Assistenten.

Wenn jemand es versucht, zeigt der Kiosk an: „Das Schweißen beginnt mit einer Baugruppe – zuerst legt der Vorarbeiter fest, was womit verschweißt werden soll.“

Das ist keine Übervorsicht. Was einmal geschweißt ist, kann nicht mehr ungeschweißt werden. Ein Fehler in diesem Schritt kostet sofort alle Teile der Baugruppe.

Roboterschweißen

Eine Baugruppe kann nicht an einen Menschen, sondern an eine Roboterzelle übergeben werden. Die Schaltfläche Nähte und Roboterprogramm auf der Baugruppenkarte öffnet ihre Nähte im Abschnitt der Roboterzellen.

Dort bestätigt der Technologe die Nähte unter Berücksichtigung der Schweißtechnologie, und aus den bestätigten Nähten wird ein Programm für den Roboter erstellt.

Wenn die Baugruppe neu aufgebaut wird, werden die Nähte aktualisiert und müssen erneut bestätigt werden.

Einstellungen

Zwei Regeln in Werkskonfiguration → Regeln legen dieses Verhalten fest. Sie können für das gesamte Unternehmen, das Werk oder eine einzelne Werkstatt festgelegt werden.

  • „Nur Baugruppen vom Vorarbeiter schweißen.“ Deaktivieren Sie dies, wenn in der Werkstatt einzelne Teile ohne Baugruppen geschweißt werden. Zum Beispiel das Anschweißen einer Öse an eine Platte.
  • „Schweißer sehen nur Schweißarbeiten.“ Deaktivieren Sie dies, wenn Ihre Schweißer auch schneiden und biegen.

In einem kleinen Werk, wo eine Person alles macht, werden beide Regeln normalerweise deaktiviert.

Typischer Arbeitsablauf

  1. Teile werden geschnitten und gebogen.
  2. Der Vorarbeiter fasst sie im Auftrags-Cockpit zu Baugruppen zusammen.
  3. Das System erstellt das Modell, die Zeichnung und den Nahtplan.
  4. Der Vorarbeiter weist die Baugruppen den Schweißern zu.
  5. Wenn die Teile der Baugruppe fertig sind, sieht der Schweißer sie am Terminal.
  6. Der Schweißer öffnet die Baugruppe, sieht sich den Nahtplan an, nimmt die Teile und schweißt.
  7. Nach Abschluss geht die Baugruppe zur Qualitätskontrolle oder weiter im Arbeitsplan.

Häufig gestellte Fragen

Der Schweißer sieht die Baugruppe nicht

Nicht alle Teile der Baugruppe sind fertig. Auf der Baugruppenkarte steht, auf wie viele Chargen sie wartet.

Teile sind fertig, aber es gibt nichts zu schweißen

Der Vorarbeiter hat sie noch nicht zu einer Baugruppe zusammengefasst. Am Terminal des Schweißers gibt es dazu eine gelbe Meldung.

Der Vorarbeiter hat sich bei der Zusammensetzung der Baugruppe geirrt

Eine Baugruppe, an der noch nicht gearbeitet wurde, kann gelöscht werden. Ihre Teile bleiben im Auftrag, und die Baugruppe kann neu zusammengestellt werden.

Wir müssen nur eine Halterung an ein Teil schweißen

Es gibt zwei Wege: eine Baugruppe aus zwei Teilen erstellen oder die Regel „Nur Baugruppen vom Vorarbeiter schweißen“ für die Werkstatt deaktivieren.

Kann man mit dem Schweißen beginnen, wenn ein Teil noch nicht fertig ist?

Die Baugruppe wartet auf alle ihre Teile. Wenn der Vorarbeiter weiß, dass begonnen werden kann, hebt er das Warten mit einer Schaltfläche im Auftrags-Cockpit auf, und diese Entscheidung wird in der Historie festgehalten.
