Spawanie na węzłach: dlaczego spawacz widzi tylko to, co złożył brygadzista

O tym, co z czym spawać, decyduje brygadzista, a nie spawacz. Jak utworzyć węzeł, co widzi spawacz na terminalu, jak system chroni przed spawaniem niewłaściwych części i jak to wyłączyć, jeśli pracujecie inaczej.

Na stole leży dwadzieścia rur i sześć płyt. Z nich trzeba zespawać cztery ramy. Która rura do której ramy? Jeśli spawacz decyduje na oko, prędzej czy później dwie ramy wyjdą z trzech słupków, a na trzecią zabraknie.

W Oprela decyduje o tym brygadzista, i robi to zanim spawacz weźmie palnik. Spawacz otrzymuje nie stertę części, a gotowe zadanie: oto węzeł, oto jego części, oto rysunek.

Jak to działa

Brygadzista otwiera zamówienie w panelu brygadzisty, zaznacza części i klika Połącz. Tak powstaje węzeł z kodem W-1, W-2 i dalej: co z czym spawać i ile kompletów.
Węzeł otrzymuje trasę „Spawanie węzła”. Tworzy się ona automatycznie, pod rodzaj spawania dostępny w zakładzie.
Gdy wszystkie części węzła są gotowe, spawacz widzi go na swoim terminalu i rozpoczyna pracę.

Między pierwszym a trzecim krokiem spawacz nie musi nic robić. Węzeł sam czeka na części.

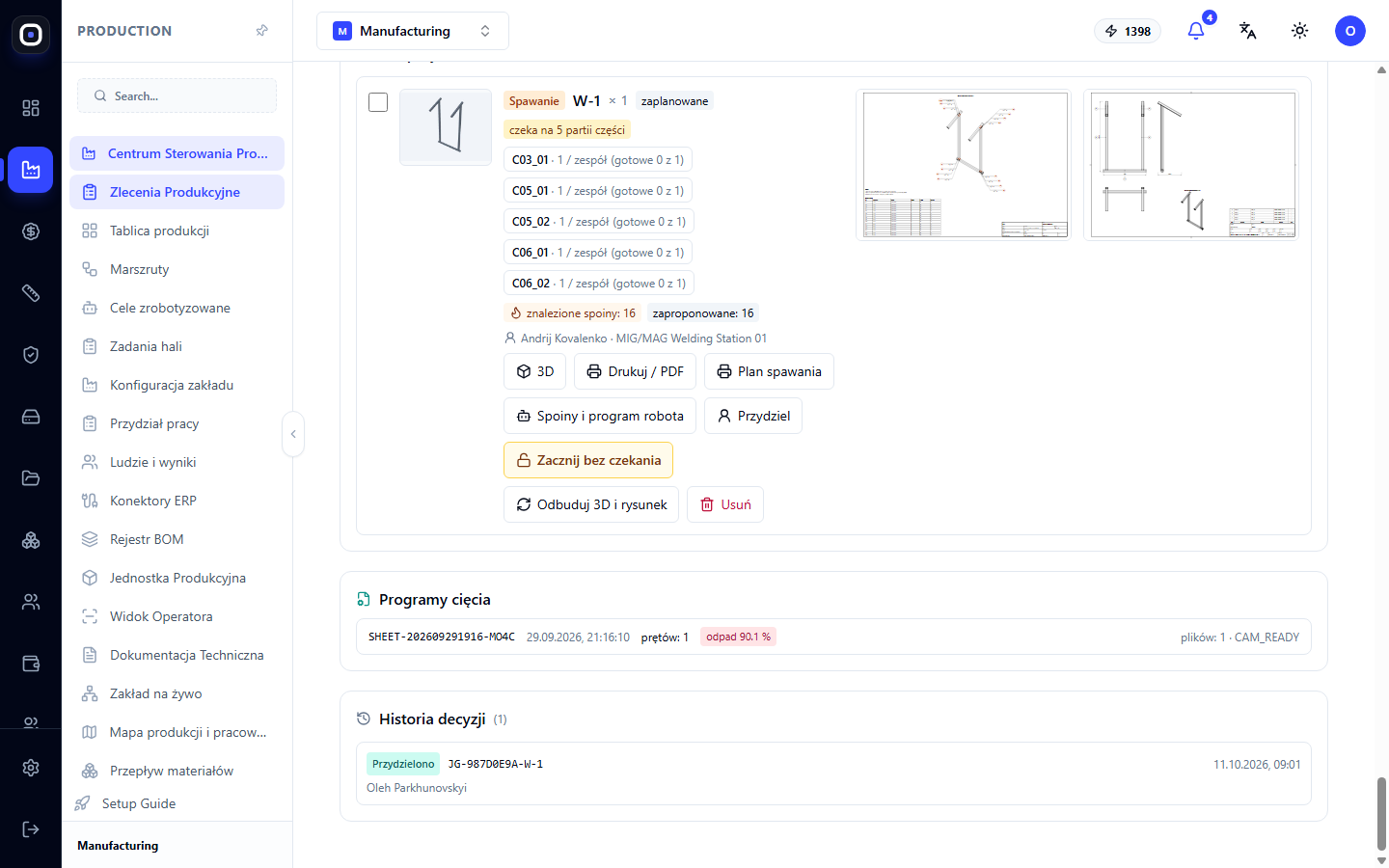

Jak brygadzista tworzy węzeł

Otwórz panel brygadzisty dla zamówienia.
Zaznacz części jednego węzła. Wygodniej jest to zrobić na mapie 3D: klikaj na części bezpośrednio w modelu.
Kliknij Połącz.
Wybierz sposób połączenia. Dla węzła spawanego jest to spawanie, ale w ten sam sposób tworzy się węzły na śruby, nity czy prosty montaż.
Wskaż, ile sztuk każdej części wchodzi w jeden węzeł i ile węzłów należy wykonać. Wartości domyślne są pobierane z zamówienia.

Węzeł otrzymuje kod i własną partię. Można ją przypisać konkretnemu spawaczowi lub robotowi, jak każdą inną partię.

Co system buduje sam

Jeśli zamówienie zostało utworzone z importowanego modelu 3D, system znajduje w nim zaznaczone części w ich rzeczywistych położeniach i buduje:

model 3D węzła;
rysunek montażowy z widokami, wymiarami, numerami pozycji i specyfikacją;
plan spawania: izometrię z wyróżnionymi spoinami, oznaczeniami zgodnymi z normą ISO 2553 i listą spoin.

Spoiny system znajduje sam: są to kontury, gdzie mniejsza część styka się z większą. Grubość spoiny proponuje na podstawie cieńszej ze ścianek.

Zajmuje to do minuty. Brygadzista nie musi nic rysować.

Węzeł z węzłów

Węzły można łączyć dalej. Dwie ramy boczne W-1 i W-2 oraz poprzeczki razem tworzą szkielet. Zaznacz węzły w sekcji „Węzły” i ponownie kliknij „Połącz”.

W ten sposób złożony produkt jest dzielony na poziomy: jedni spawacze spawają ramy, inny spawacz lub robot łączy je w szkielet.

Co widzi spawacz

Na terminalu lub w telefonie spawacz widzi:

tylko pracę spawalniczą, bez cięcia czy gięcia;
tylko węzły, które złożył brygadzista. Każdy oznaczony ikoną ognia, kodem i nazwą, na przykład „W-1 · Rama boczna”;
żółte powiadomienie typu „6 partii czeka na spawanie”, jeśli części są już gotowe, a brygadzista jeszcze nie złożył z nich węzłów.

Ostatnie powiadomienie jest przydatne dla obu. Spawacz widzi, że praca wkrótce będzie, a brygadzista otrzymuje przypomnienie, że części leżą bezczynnie.

Otwarty węzeł

Po otwarciu węzła spawacz widzi wszystko, co potrzebne:

3D węzła, które można obracać;
rysunek węzła;
plan spoin;
blok „Części do tego zadania”: jakie części są potrzebne, ile jest gotowych i gdzie leżą.

Nie szuka części po hali i nie zastanawia się, co z czym spawać.

Kogo system uważa za spawacza

Za spawacza uważa się pracownika, który ma wpisaną kompetencję spawania, lub tego, u którego wszystkie przypisane maszyny są spawalnicze.

Jeśli spawacz nie widzi swojej pracy, najpierw sprawdź to w rejestrze personelu zakładu.

Ochrona

Uruchomienie spawania partii, która nie jest węzłem, jest niemożliwe. Ani z kiosku, ani z głównego systemu, ani przez asystenta AI.

Jeśli ktoś spróbuje, kiosk wyświetli: „Spawanie zaczyna się od węzła — najpierw brygadzista określa, co z czym spawać”.

To nie jest nadmierna ostrożność. Raz zespawane nie da się rozspawać. Błąd na tym etapie kosztuje wszystkie części węzła od razu.

Spawanie robotem

Węzeł można przekazać nie człowiekowi, a zrobotyzowanej komórce. Przycisk Spoiny i program robota na karcie węzła otwiera jego spoiny w sekcji zrobotyzowanych komórek.

Tam technolog potwierdza spoiny z uwzględnieniem technologii spawania, a z potwierdzonych spoin budowany jest program dla robota.

Jeśli węzeł zostanie przebudowany, spoiny są aktualizowane i trzeba je ponownie potwierdzić.

Ustawienia

Dwie reguły w Konfiguracja zakładu → Reguły określają to zachowanie. Można je ustawić dla całego biznesu, zakładu lub oddzielnej hali.

„Spawanie tylko węzłów od brygadzisty”. Wyłącz, jeśli w hali spawane są pojedyncze części bez węzłów. Na przykład, przyspawanie ucha do płyty.
„Spawacze widzą tylko spawanie”. Wyłącz, jeśli twoi spawacze również tną i gną.

W małym zakładzie, gdzie jedna osoba robi wszystko, obie reguły są zazwyczaj wyłączone.

Typowy porządek pracy

Części przechodzą cięcie i gięcie.
Brygadzista w panelu zamówienia łączy je w węzły.
System buduje model, rysunek i plan spoin.
Brygadzista przypisuje węzły spawaczom.
Gdy części węzła są gotowe, spawacz widzi go na terminalu.
Spawacz otwiera węzeł, patrzy na plan spoin, bierze części i spawa.
Po zakończeniu węzeł trafia do kontroli jakości lub dalej zgodnie z trasą.

Często zadawane pytania

Spawacz nie widzi węzła

Nie wszystkie części węzła są gotowe. Na karcie węzła jest napisane, na ile partii czeka.

Części są gotowe, a nie ma co spawać

Brygadzista jeszcze ich nie połączył w węzeł. Na terminalu spawacza jest o tym żółte powiadomienie.

Brygadzista pomylił się ze składem węzła

Węzeł, nad którym jeszcze nie rozpoczęto pracy, można usunąć. Jego części pozostaną w zamówieniu, a węzeł można złożyć ponownie.

Musimy po prostu przyspawać wspornik do jednej części

Są dwie drogi: stworzyć węzeł z dwóch części lub wyłączyć dla hali regułę „Spawanie tylko węzłów od brygadzisty”.

Czy można rozpocząć spawanie, jeśli jedna część nie jest jeszcze gotowa?

Węzeł czeka na wszystkie swoje części. Jeśli brygadzista wie, że można rozpocząć, zdejmuje oczekiwanie przyciskiem w panelu zamówienia, a ta decyzja jest zapisywana w historii.
