Centrum operatora gięcia: sekwencja gięć dla części z blachy

Ekran dla operatora giętarki: wybór części i maszyny, zalecana sekwencja gięć dla zweryfikowanego rozkroju, plik rozkroju i potwierdzenie każdego kroku.

Gięta część zaczyna się jako płaski półfabrykat. Jest wycinana z rozkroju, a następnie gięta w kilku etapach. Kolejność gięć ma znaczenie: jeśli zacznie się od niewłaściwego, następne gięcie uderzy w już zagiętą półkę lub w samą maszynę.

Centrum operatora gięcia podpowiada tę kolejność. Pod nagłówkiem strony znajduje się jej przeznaczenie: zalecana sekwencja dla zweryfikowanych rozkrojów blachy, a każdy krok jest potwierdzany na maszynie.

Gdzie znaleźć stronę

Strona otwiera się pod adresem kończącym się na …/erp/production/bending-center. Z panelu brygadzisty prowadzi do niej przycisk Gięcie: otwiera on wybrane części pojedynczo.

Dwa wybory na początku

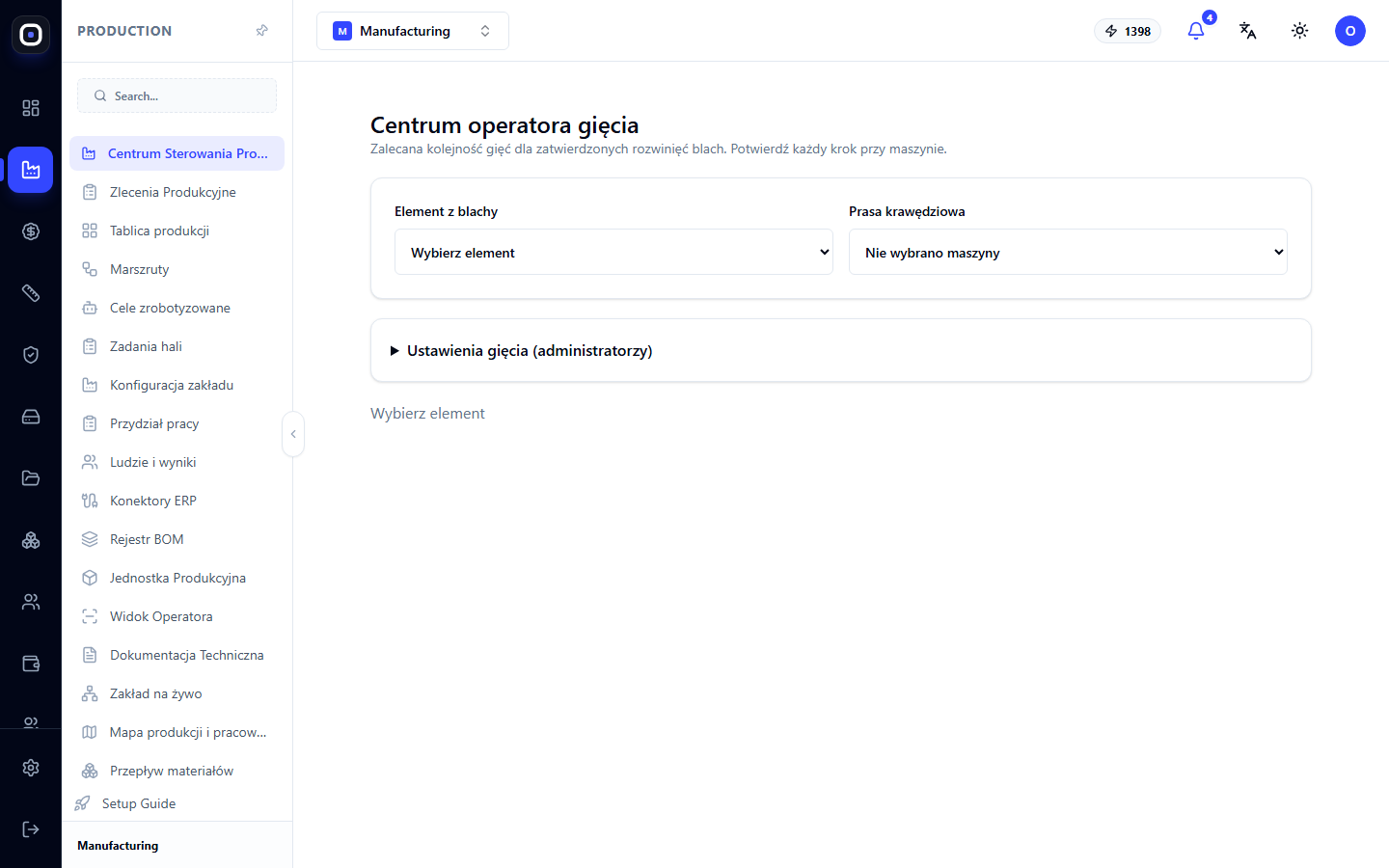

Na górze strony znajdują się dwie listy.

Część z blachy

Lista zawiera gięte części z obszaru roboczego. Obok każdej nazwy znajduje się status:

Zweryfikowano — rozkrój został sprawdzony, można go giąć;
Nie zweryfikowano — rozkrój nie został jeszcze sprawdzony.

Różnica jest zasadnicza. Rozkrój to obliczenie: system bierze giętą część i „prostuje” ją, uwzględniając grubość metalu i promień gięcia. Jeśli obliczenie jest błędne, wycięty półfabrykat po gięciu będzie miał niewłaściwy rozmiar. Dlatego rozkrój jest najpierw sprawdzany, i tylko dla sprawdzonego centrum oferuje sekwencję.

Wybierz część ze statusem „Zweryfikowano”. Dla niesprawdzonego rozkroju najpierw należy przejść weryfikację w sekcji inżynierskiej.

Giętarka do blachy

Druga lista to maszyny, na których można giąć. Sekwencja zależy od maszyny: różne prasy mają różną długość, siłę i zestaw narzędzi. Dlatego maszynę wybiera się przed planowaniem.

Po wyborze

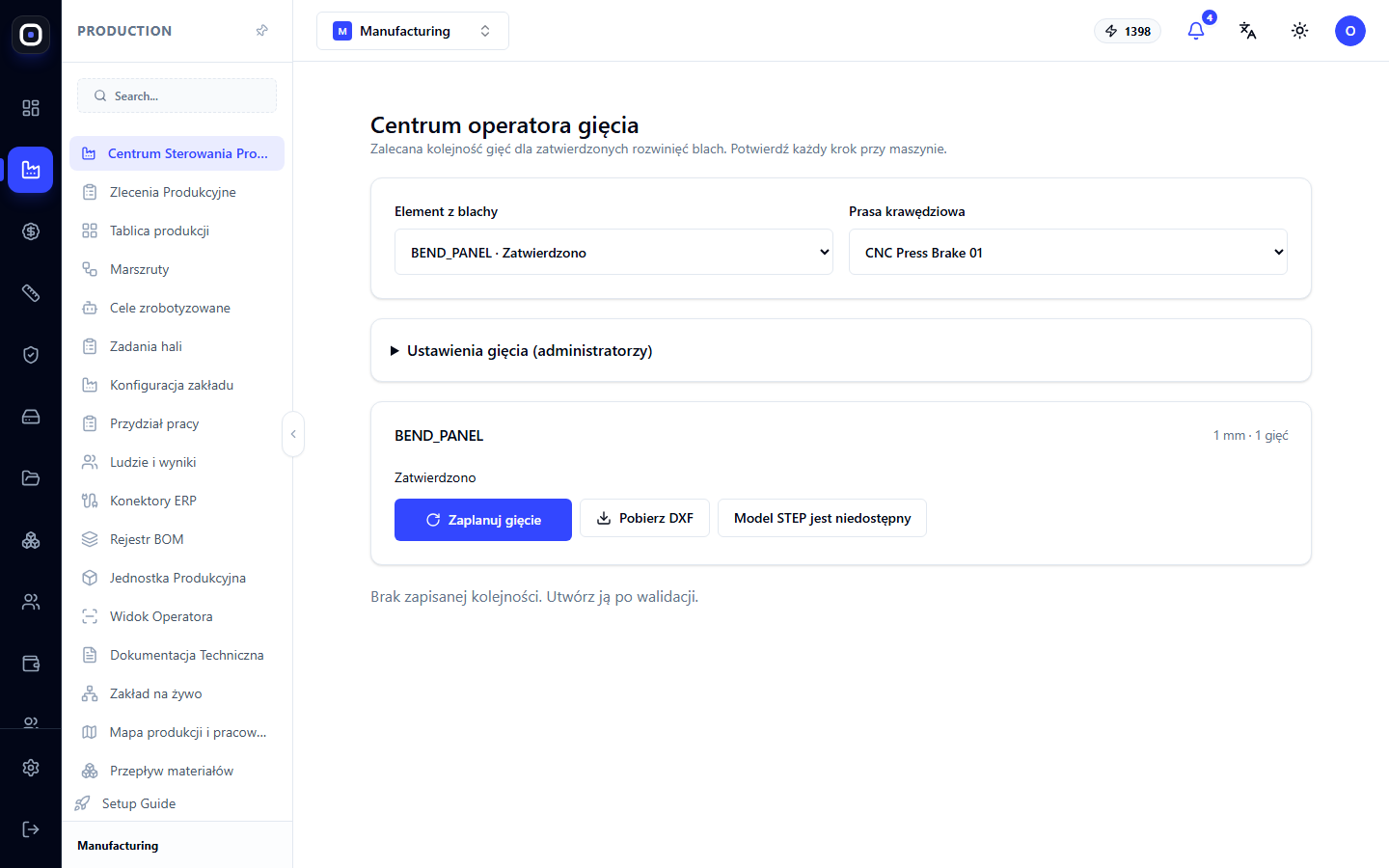

Po wybraniu części i maszyny, poniżej pojawia się karta części. Na niej widać:

nazwę części;
grubość metalu i liczbę gięć, np. „1 mm · 1 gięć”;
status rozkroju.

Trzy przyciski na karcie:

Zaplanuj gięcie — oblicz sekwencję gięć dla tej części na wybranej maszynie;
Pobierz DXF — pobierz plik rozkroju. Otwiera go program maszyny tnącej;
przycisk Modele STEP. Jeśli napisano „Model STEP niedostępny”, trójwymiarowy model dla tej części nie istnieje.

Pod kartą może znajdować się napis: „Brak zapisanej sekwencji. Utwórz ją po walidacji”. Oznacza to, że gięcie dla tej części nie było jeszcze planowane.

Sekwencja gięć

Po zaplanowaniu centrum pokazuje gięcia w kolejności. Dla każdego kroku wskazano, którą linię giąć, pod jakim kątem i w którą stronę.

Operator wykonuje krok na maszynie i potwierdza go w systemie, po czym przechodzi do następnego. Potwierdzenie nie jest wymagane dla formalności. Gwarantuje, że żadne gięcie nie zostało pominięte, a jeśli praca została przerwana, następna zmiana widzi, na którym kroku się zatrzymano.

Jeśli z panelu brygadzisty przekazano kilka części, centrum prowadzi operatora przez nie po kolei: „Część 2 z 5”, a następnie przycisk Dalej.

Ustawienia gięcia

Między listami a kartą części znajduje się zwinięty blok „Ustawienia gięcia (administratorzy)”. Jest on dostępny dla administratorów i zawiera parametry wpływające na obliczenia: dane o maszynach i narzędziach.

Operator nie musi dotykać tego bloku. Jeśli sekwencja wygląda dziwnie dla Twojej maszyny, powiedz technologowi: być może parametry maszyny są podane niedokładnie.

Jak to jest powiązane z resztą systemu

Rozkrój jest tworzony i weryfikowany w sekcji inżynierskiej. Bez weryfikacji centrum gięcia nie zaproponuje sekwencji.
Nestowanie (Rozkrój) wykorzystuje ten sam rozkrój do układania półfabrykatów na arkuszu. Giętej części nie można ułożyć na arkuszu, dopóki nie zostanie rozwinięta.
Stanowisko operatora pokazuje dla giętych części link do instrukcji gięcia.
Trasa określa, że po cięciu część trafia właśnie na gięcie.

Typowy porządek pracy

Otwórz centrum operatora gięcia lub przejdź tutaj z panelu brygadzisty.
Wybierz część ze statusem Zweryfikowano.
Wybierz swoją giętarkę do blachy.
Naciśnij Zaplanuj gięcie, jeśli sekwencji jeszcze nie ma.
Wykonaj pierwsze gięcie i potwierdź krok.
Powtarzaj do ostatniego gięcia.
Przejdź do następnej części przyciskiem Dalej.

Często zadawane pytania

Potrzebna część oznaczona jest jako „Nie zweryfikowano”

Jej rozkrój nie został jeszcze sprawdzony. Skontaktuj się z technologiem: weryfikacja odbywa się w sekcji inżynierskiej.

Napisano „Brak zapisanej sekwencji”

Gięcie dla tej części nie było jeszcze planowane. Wybierz maszynę i naciśnij Zaplanuj gięcie.

Po gięciu część ma niewłaściwy rozmiar

Najprawdopodobniej rozkrój został obliczony z niedokładnymi parametrami: inna grubość metalu lub promień narzędzia. Zarejestruj wadę i poinformuj technologa, aby sprawdził rozkrój.

Po co potwierdzać każde gięcie?

Aby niczego nie pominąć i aby po przerwie było widać, gdzie się zatrzymano.

Czy można giąć na innej maszynie niż wybrana?

Można, ale sekwencję warto zaplanować od nowa właśnie dla niej: maszyny mają różne możliwości.
